ACTUADORES
![](IM005295.JPG)

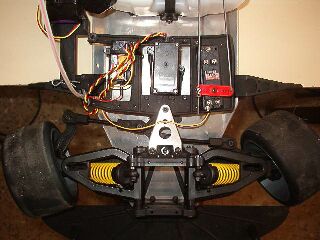

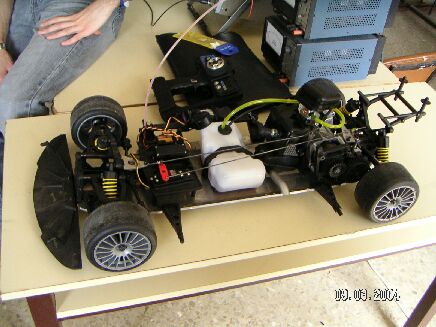

Se
han utilizados servos de radiocontrol para
posicionar la dirección del vehículo, actuar el
acelerador y el freno.
SISTEMA
SENSORIAL
Medición
de la Velocidad

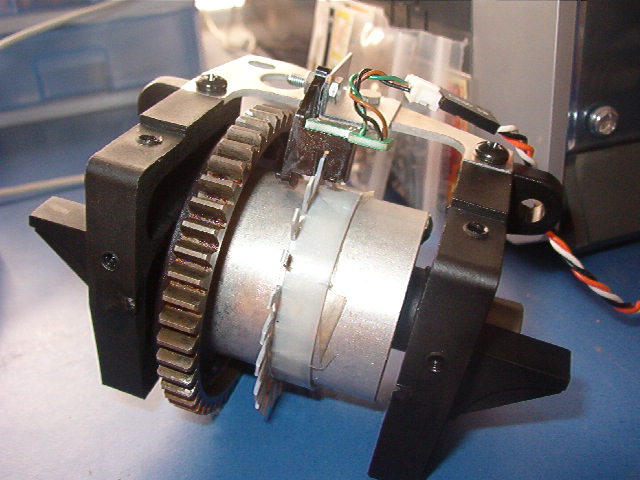

La velocidad de giro de
las ruedas motrices se determina mediante un sensor
óptico y una estructura que interrumpe el haz del
sensor durante el movimiento

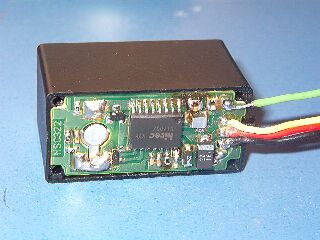

Posición
de Servos ![](IM005773.JPG)
Los
servos de radiocontrol se han modificado para poder medir la
posición de los mismos
Sistema

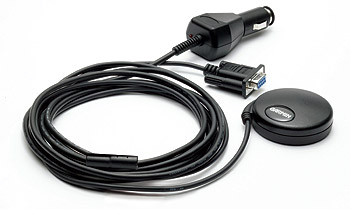

de posicionamiento GPS ![](pt-GPS18Large02.jpg) En
la actualidad se trabaja en la implantación de una
sistema de navegación autónoma en circuitos
urbanos utilizando el GPS Garmin GPS18-PC. En esta fase
del proyecto se ha establecido una fructifera colaboración con la empresa de I+D
Albatroz |
CONTROLADORES
|
Alto
Nivel

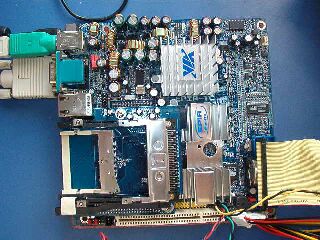

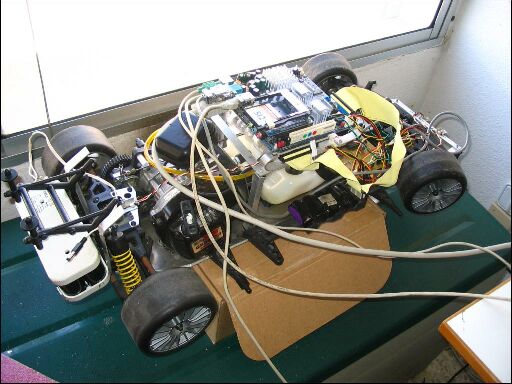

Placa
PC EPIA TC600E
![](IM005286.JPG)
La
tarjeta mini PC se encarga de procesar
la información recibida de los sensores
y determinar los valores correspondiente
a la actuación ( velocidad, frenado,
conducción...) |
Bajo
Nivel

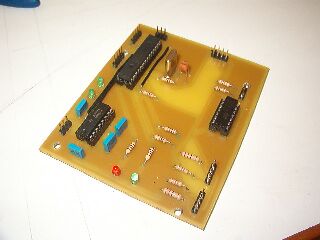

PIC
16F873
El
Microcontrolador realiza la
adquisición de datos de los sensores
y envía los valores a la tarjeta
mini PC cada 65 ms. Además transmite las
señales de control a los servos |
|

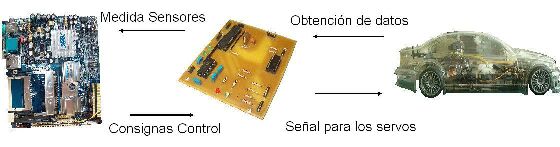

ESQUEMA CONTROL

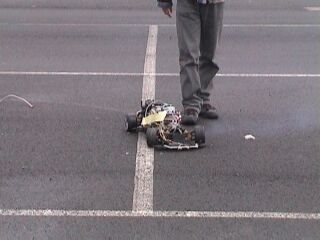

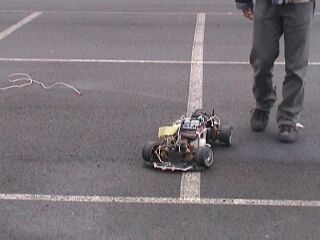

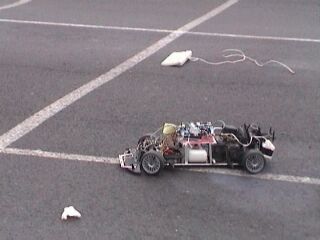

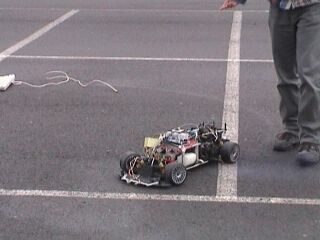

EXPERIMENTOS
DE NAVEGACIÓN EN EXTERIORES
![](D2.JPG)
VIDEOS
![](video3.JPG) El
control a baja velocidad es una tarea difícil en
este tipo de vehículos, las irregularidades del
terreno y la no linealidad del motor de
explosión generan situaciones de
navegación inestable
|
