Práctica 6. Teoría elemental de circuitos: comprobación de la ley de Ohm y de las leyes de Kircchoff

Índice

1 | Introducción y fundamento teórico
2 | Materiales y realización (1)
3 | Realización (2) y cuestiones

6.3 Material empleado

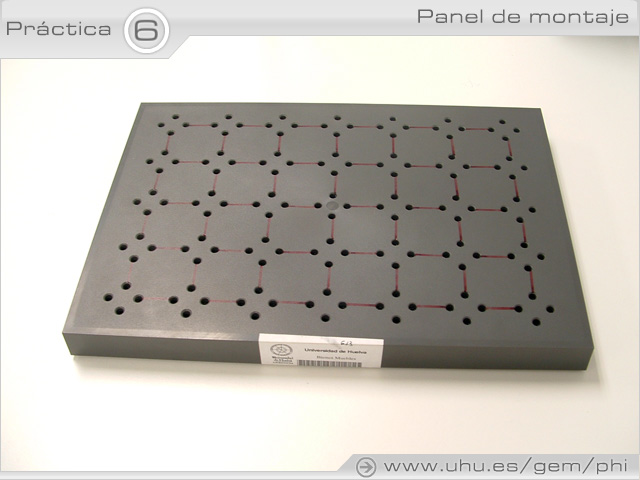

Placa base

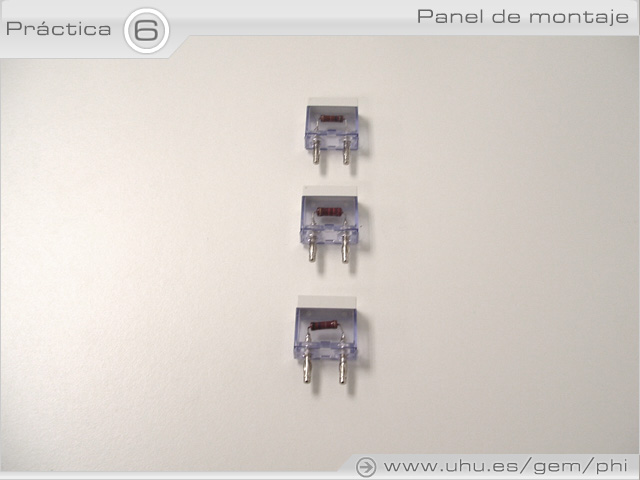

Resistencias

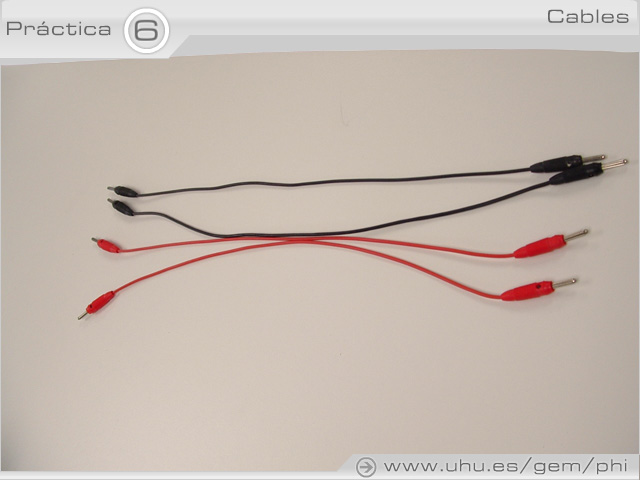

Cables

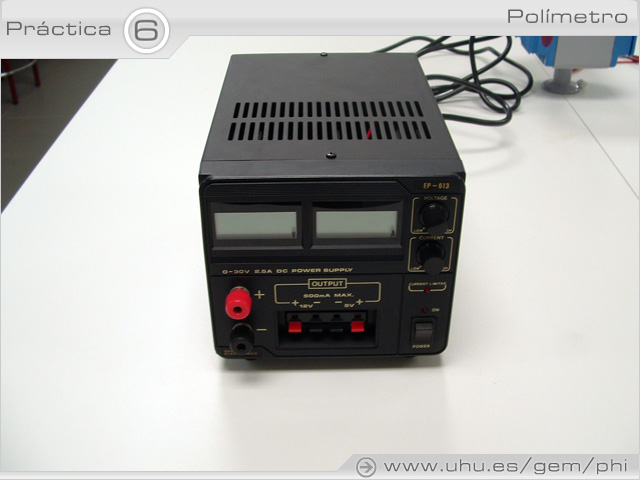

Fuente de alimentación

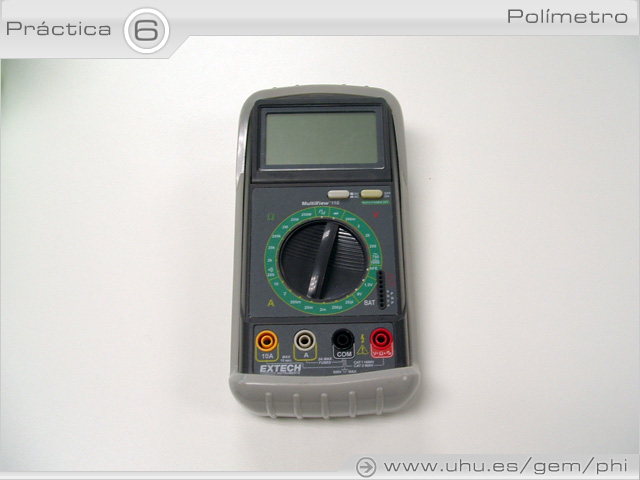

Polímetro

6.4 Realización

MEDIDA DE RESISTENCIAS

El fabricante asegura que el valor de una resistencia está en el rango (R_máx-R_mín), donde:

R_máx = R + R x = R x(1+)
R_mín = R - R x = R x(1-)
R sería el valor medio que se indica mediante un código de colores (ver figura y tabla).
R= Número formado por 1ª y 2ª cifras x 10 ^X.
tol se denomina tolerancia, viene en % e indica el % de desviación posible respecto a R.

Determinar el valor de las tres resistencias utilizadas mediante el código de colores y utilizando el ohmnímetro; reflejarlo en la tabla siguiente:

COLOR	1ª CIFRA	2ª CIFRA	10^X	TOLERANCIA
NEGRO	0	0	10⁰
MARRÓN	1	1	10^-1
ROJO	2	2	10^-2	2%
NARANJA	3	3	10^-3
AMARILLO	4	4	10^-4
VERDE	5	5	10^-5
AZUL	6	6	10^-6
VIOLETA	7	7	10^-7
GRIS	8	8	10^-8
BLANCO	9	9	10^-9
ORO			10^-1	5%
PLATA			10^-1	10%

Esquema de colores de una resistencia. (Nota: Si la tolerancia es del 20\% no se tiene una 4ª línea. Si la tolerancia es del 2\% (ROJO), la primera línea es la más cercana al borde).

R_{COL ( )}	TOL	R_{OHM ( )}

LEY DE OHM.

Conocido el valor de las tres resistencias anteriores, fije en la fuente un determinado voltaje, 12 V, y compruebe que se verifica la ley de Ohm en los tres casos midiendo intensidad y voltaje.

R (exp)	V (exp)	I (exp)	R (Ley de Ohm)

ASOCIACIÓN DE RESISTENCIAS EN SERIE (COMPROBACIÓN DE LA LEY DE OHM Y DE LA 1ª LEY DE KIRCHHOFF)

Montar el circuito de la figura 1 o uno equivalente.
No encender nada hasta que lo revise el profesor.
Situar en la fuente una V_F 16 V y medir las magnitudes que se indican a continuación, usar para ello, el polímetro como voltímetro para medir los diferentes voltajes. Para medir la R_eq utilizar el mismo polímetro como ohmímetro y conectar el conjunto de resistencias sólo al ohmímetro. Para medir laz intensidades emplear el otro polímetro como amperímetro.
Obtener los valores de las resistencias empleando la ley de Ohm. Indique los errores asociados () al error del aparato. Sean cuidadosos con las unidades, con las cifras significativas y con la coherencia de los resultados.
