Práctica 2: Péndulo físico
Objetivos
Los objetivos de la presente práctica son:
- Medida del periodo de un péndulo físico y comprobación de su
dependencia con la distancia del eje de giro al CM.
- Medida del valor de la aceleración de la gravedad g con la
correspondiente incertidumbre asociada utilizando los valores del periodo anteriormente medidos.
Materiales empleados
Contador fotoeléctrico
Cronómetro
Piezas del soporte
Varilla metálica
Realización
- Se medirá el periodo para al menos diez ubicaciones diferentes de la masa m2 o, lo que es lo mismo, del punto 0 alrededor del que se llevan a cabo las oscilaciones. Se comenzará a medir en las cercanías del extremo de la barra y se terminará cerca del centro de la misma.

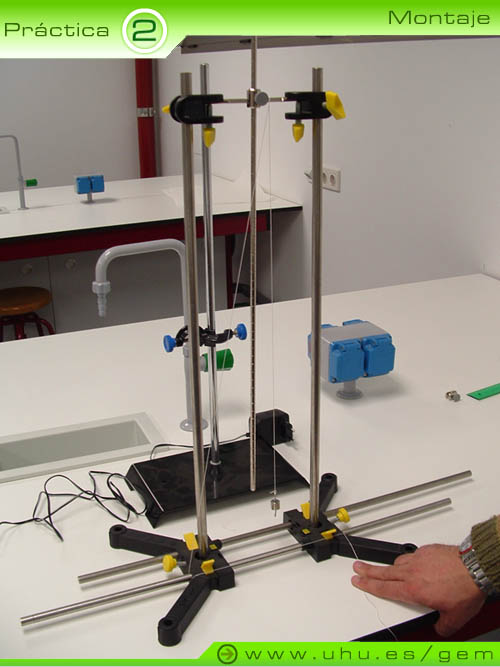

Detalle del montaje
- En cada uno de los casos anteriores se medirá (Si,Ti), siendo Si la distancia del extremo de la barra al centro de la pieza de masa m2 y Ti el periodo asociado a dicha configuración. Es necesario equilibrar el montaje de modo que la barra y las cuchillas en las que se apoya sean paralelas entre sí y perpendiculares al suelo.
Otro detalle del montaje
- Para medir Ti se girará un ángulo Θ pequeño alrededor
de 0 la barra liberándola a continuación. Hay que hacer esto de forma suave para conseguir que la barra oscile en un
plano. Se cronometrará el tiempo t invertido en un número N de oscilaciones. Este número depende del valor de S, ya que cuando el periodo se hace más grande las oscilaciones se amortiguan más rápidamente y es necesario tomar un valor de N más pequeño. Se repite este proceso tres veces para cada valor de S.
- Con los datos experimentales obtenidos se rellena la tabla 3.1, obeteniéndose el periodo para cada valor de S.
